1. Uitbreidingsverbindingen (compensatoren)
Uitbreidingsverbindingen worden gewoonlijk compensatoren genoemd. Ze bestaan uit een of meer blaasbalgen (een elastisch onderdeel) als hoofdwerkende onderdeel, alsmede verbindingen aan beide uiteinden, steunstukken, flenzen,geleidingen, en andere toebehoren.Uitbreidingsgewrichten zijn flexibele structuren die op scheepsschelpen of pijpleidingen worden geïnstalleerd om extra spanningen te compenseren die worden veroorzaakt door temperatuurverschillen en mechanische trillingenDoor gebruik te maken van de effectieve uitbreiding en samentrekking van de blaas, compenseren ze dimensionale veranderingen in pijpleidingen, leidingen, vaten enzovoort.die worden veroorzaakt door thermische uitbreiding en samentrekking, of compenseren voor axiale, laterale en hoekverplaatsingen van pijpleidingen, leidingen, vaten, enz. Ze kunnen ook worden gebruikt voor geluids- en trillingsreductie en verwarmingssystemen.Om vervorming of beschadiging van verwarmingsleidingen te voorkomen als gevolg van thermische uitbreiding of temperatuurstress bij verwarming van de verwarmingsleidingen, moeten compensatoren op de pijpleidingen worden geïnstalleerd om de thermische uitbreiding van de pijpleidingen te compenseren,het verminderen van de spanning op de pijpleidingswanden en de krachten die op kleppen of dragerconstructies worden uitgeoefend.
Aangezien uitbreidingsgewrichten elastische compenserende componenten zijn die zich vrij kunnen uitbreiden en samentrekken, hebben ze de voordelen van betrouwbare werking, goede prestaties en compacte structuur, enz.Daarom worden ze veel gebruikt in afdelingen zoals chemische techniek.Er zijn verschillende vormen van expansieverbindingen die op schepen worden gebruikt, waarvan de U-vormige expansieverbinding de meest gebruikte is in termen van de vorm van blaasblaasjes.gevolgd door Ω-vormige en C-vormige verbindingenWat de op leidingen gebruikte expansieverbindingen betreft, worden zij volgens de structurele compensatie ingedeeld in universele expansieverbindingen, drukgebalanceerde expansieverbindingen, scharnierverbindingen,en gimbal-uitbreidingsgewricht.
| Hoofdstuk |
Classificatie |
Beschrijving |
|
Metalen uitbreidingsgewricht
|
Ellebogenverruimingsgewricht
|
De buiging van de pijp in een U-vormige of andere vorm, ook bekend als spanningsbuigingen, is een soort uitbreidingsgewricht dat gebruik maakt van de elastische vervormingscapaciteit van de vorm om te compenseren.De voordelen zijn goede kracht., lange levensduur en productie ter plaatse. De nadelen zijn ruimteverbruik, hoog staalverbruik en hoge wrijvingsweerstand.Dit type uitbreidingsgewricht wordt veel gebruikt in verschillende stoomleidingen en lange leidingen.
|
|
Bellows expansiegewricht
|
Een uitbreidingsgewricht van een blaas, vervaardigd van metalen blaas, vertoont uitbreidings- en samentrekkingsmogelijkheden langs de axiale richting van de pijpleiding, samen met een kleine mate van buiging.Beschermende staven of ringen aan beide uiteinden voorkomen dat het toegestane compenseringsbedrag wordt overschredenIn het kader van de ontwikkeling van het systeem worden de pijpleidingen in de verschillende richtingen van de pijpleiding vergroot, terwijl de leidingssteunen aan de uiteinden van de aangrenzende pijpleidingen worden geïnstalleerd.Deze gewrichten bieden ruimtebesparingHet gebruik van de nieuwe technologie is echter beperkt, omdat het gebruik van de nieuwe technologie in de productie van elektrische elektrische elektroden en elektrische elektroden in de industrie een grotere invloed heeft op de productie van elektrische elektroden en elektrische elektroden.de toepassingsruimte van blaasvergrotingsverbindingen breidt zich uit vanwege de vooruitgang in de productietechnologie van blaas.Deze kunnen nu worden gebruikt in leidingsystemen met een maximale druk van 6,0 MPa.
|
|
Slip-type uitbreidingsgewricht
|
Het uitbreidingsgewricht van het glijtype heeft een binnen- en buitenste behuizing die een asbeweging mogelijk maakt en is afgesloten met een vuldoos.
Het houdt beide pijpleinden tijdens de werking op dezelfde as.
De onderdelen zijn onder meer mouwen, schelpen en afdichtingsmaterialen.
Gebruikt voor het compenseren van axiale uitbreiding en rotatie in leidingen, geschikt voor verschillende soorten media.
Biedt een aanzienlijke compensatie met een compact ontwerp, geschikt voor warm water, stoom en vet.
Termische uitbreidingscompensatie wordt bereikt door de behuizing tegen de buitenste behuizing te schuiven.
De binnenste behuizing maakt gebruik van een dynamische afdichting met hoge prestaties die zichzelf afdicht om te voldoen aan de afdichtingsvereisten van de pijpleiding.
Het bevat synthetisch afdichtingsmateriaal met hoge temperatuur, corrosiebestendigheid en veroudering.
Biedt axiale schuiving en voorkomt middellange lekken binnen een breed temperatuurbereik, inclusief speciale omstandigheden tot 350 graden Celsius.
|
|
niet-metalen expansiegewricht
|
Rubberen uitbreidingsgewricht
|
Het is samengesteld uit rubber en rubbervezelcompositmateriaal, stalen flenzen, mouwen en isolatiemateriaal en wordt voornamelijk gebruikt voor flexibele verbindingen tussen verschillende ventilatoren en leidingen.De functies zijn onder meer schokdemping.Het is een ideaal accessoire voor schokdemping, geluidsreductie,rook en stof verwijderen op het gebied van milieubescherming.
|
|
Geweefde expansiegewricht
|
Het stofvergrotingsgewricht, dat voornamelijk is gemaakt van vezelstof, rubber en andere hittebestendige materialen, compenseert effectief trillingen en vervormingen in ventilatoren en leidingen.De capaciteiten strekken zich uit tot axiale, zijdelingse en hoekcompensatie, met voordelen als stuwkrachtvrije werking, vereenvoudigde steunontwerp, corrosie- en hittebestendigheid, geluids- en trillingsreductie.Het is ideaal geschikt voor gebruik in warmblaasbuizen en rook- en stofleidingen in elektriciteitscentralesDe vezelstof en het isolatie katoen in de niet-metalen compensator dragen verder bij aan geluidsabsorptie en trillingsisolatie, waardoor geluid en trillingen in ketels aanzienlijk worden verminderd.ventilatorenDit ontwerp heeft een eenvoudige structuur, is lichtgewicht en is eenvoudig te onderhouden.
|
Super-austenitisch roestvrij staal: 254SMO, 904L, AL6XN
- Deze legeringen vertonen een hoge weerstand tegen corrosie, met name in ruwe omgevingen met chloride-ionen.Ze worden vaak gebruikt in toepassingen die uitstekende corrosiebestendigheid en hoge sterkte vereisen.
Duplex roestvrij staal: 2205 dubbelfasig staal (S31803)
- Duplex roestvrij staal biedt een combinatie van hoge sterkte en uitstekende corrosiebestendigheid.Ze worden vaak gebruikt in toepassingen die weerstand tegen spanningscorrosie vereisen..
Staal op basis van nikkel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- staal op basis van nikkel heeft een uitzonderlijke hoge temperatuursterkte en corrosiebestendigheid.en gasturbines.
Hastelloy legering: C-276/C-22/X, MONEL400/K500
- Hastelloy-legeringen vertonen een uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, waaronder oxiderende en reducerende zuren, en hoge temperatuur gasvormige omgevingen.MONEL-legeringen bieden uitstekende weerstand tegen corrosie en erosie in mariene en chemische omgevingen.
Zuiver nikkel: N4, N6 (Ni200, Ni201)
- Puur nikkel vertoont een hoge weerstand tegen corrosie en oxidatie bij hoge temperaturen.
Titaniumplaat voor stempelen: GR1, GR2, TA1, TA2
- Titaniumplaten staan bekend om hun hoge sterkte/gewichtsverhouding, uitstekende corrosiebestendigheid en biocompatibiliteit.en medische toepassingen.
Austenitisch roestvrij staal: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Austenitisch roestvrij staal is niet-magnetisch en biedt een uitstekende corrosiebestendigheid, goede vormbaarheid en lasbaarheid.chemische verwerking, en medische apparatuur.
2Niet-metalen expansieverbindingen
- Niet-metalen compensatoren/uitbreidingsgewrichten
Niet-metalen compensatoren kunnen in de volgende soorten worden onderverdeeld: rechte cilindrische niet-metalen expansieverbindingen, samengestelde niet-metalen expansieverbindingen, hoekige niet-metalen expansieverbindingen,met een vermogen van niet meer dan 10 W.

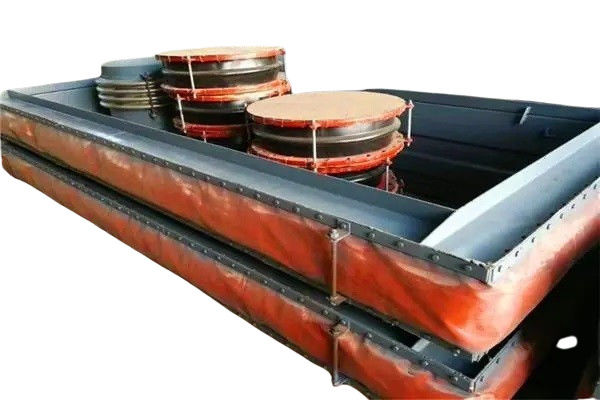

Rechthoekige niet-metalen compensatoren worden voornamelijk gebruikt in rookleidingen van elektriciteitscentrales om thermische verplaatsing en/of schokabsorptie te absorberen.De verbindingsvormen voor rechthoekige niet-metaalcompensatoren omvatten flenstering en spuitstukverbinding.
- De volgende zes structurele typen niet-metalen compensatoren (niet-metalen uitbreidingsverbindingen) zijn gebruikelijk:
- Technische parameters van niet-metalen compensatoren (niet-metalen uitbreidingsverbindingen):
|
De lengte van het compenserende segment ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume van de compensatie ((nm)
|
Asverschuiving (x/m)
|
-30 |
- 50 |
- 75 |
- 85 |
-105 |
- 125 |
- 130 |
- 140 |
-165 |
- 175 |
- 195 |
-205 |
-225 |
- 240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+ 70 |
+74 |
+80 |
|
Zijdelingse verplaatsing (y/m)
|
± 10 |
±15 |
± 25 |
± 30 |
± 45 |
±50 |
±60 |
± 68 |
± 7o |
±73 |
±75 |
± 80 |
± 85 |
± 90 |
|
Werktemperatuur (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Werkdruk P ((Kpa)
|
±10~±300, indien de gebruiker dit vereist, de druk buiten het bereik, kan afzonderlijk worden ontworpen.
|
|
Stroompercentage
|
a·b |
v=8 ¢15 |
| c ̊d |
v=8 ¢20 |
- Toepassingsbereikniet-metalen compensatoren (niet-metalen uitbreidingsverbindingen):
Uitlaatkanaal van een gasturbine
Ontzwavelingssysteem
Rookleidingen en uitlaatsystemen van verschillende industrieën
Koolketels, met circulerende zwavelbedketels
Rookleidingen van boilers voor afvalwarmte
3Ronde niet-metalen compensator-/uitbreidingsverbinding
Circulaire niet-metalen compensatoren/uitbreidingsverbindingen bieden verschillende belangrijke voordelen:
1. Termische uitbreidingscompensatie: ze kunnen in meerdere richtingen compenseren, waardoor ze superieure flexibiliteit bieden in vergelijking met metalen compensatoren, die meestal compensatie op één as bieden.
2Alignment Error Compensation: vezelcompensatoren elimineren op effectieve wijze problemen met de onevenwichtigheid als gevolg van systeemfouten tijdens pijpleidingsverbindingen.
3. geluidsreductie en trillingsisolatie:Inherente geluidsabsorptie en trillingsisolatie eigenschappen van vezelstof en isolatie katoen verminderen geluid en trillingen in systemen zoals ketels en ventilatoren.
4. Geen omgekeerde stuwkracht: met vezelstof als hoofdmateriaal is er geen overdracht van kracht, waardoor het ontwerp vereenvoudigd wordt en de noodzaak van grote steunpunten wordt vermeden, waardoor materialen en arbeid worden bespaard.
5Hoogtemperatuur- en corrosiebestendigheid: Geselecteerde fluorplastieken en siliconen bieden uitstekende weerstand tegen hoge temperaturen en corrosie.
6Betrouwbare afdichting: vezelcompensatoren zorgen voor lekvrije werking met een compleet productie- en assemblage systeem.
7. Lichte, eenvoudige structuur, gemakkelijke installatie en onderhoud: hun lichte en eenvoudige structuur maken ze gemakkelijk te installeren en onderhouden.
8- Kosteneffectiviteit: de prijs is 1/2 tot 1/5 van de prijs van geïmporteerde metaalcompensatoren, waardoor de dampende werking goed is en de levensduur lang is.Grote flenzen zonder pakkingen verlagen de kosten en maken directe installatie mogelijk.
