niet-metalen siliconen huid expansieverbinding
, dn200-6000 stofcompensatoren
, dn200-6000 niet-metalen expansieverbinding
1. Uitbreidingsgewrichten
Uitbreidingsverbindingen, ook wel compensatoren genoemd, zijn flexibel ontworpen en bevatten een of meer blaasblaasjes (elastische componenten), connectoren, steunstukken, flenzen, leidingen en andere accessoires.met een vermogen van niet meer dan 10 kWDeze structuren hebben tot doel de extra spanningen te verminderen die het gevolg zijn van temperatuurverschillen en mechanische trillingen.ze compenseren dimensieveranderingen in pijpleidingenBovendien kunnen ze zich aanpassen aan axiale, laterale en hoekverplaatsingen.een oplossing voor geluids- en trillingsreductie in warmtevoorzieningssystemen.
Om te voorkomen dat verwarmingsleidingen vervormd of beschadigd raken door thermische uitbreiding en temperatuurstress, zijn compensatoren essentieel.Ze minimaliseren de spanning op de pijpleidingswanden en verminderen de krachten die op kleppen of ondersteunende structuren werken.
Vanwege hun elastische aard en hun vermogen om zich vrij uit te breiden en samen te trekken, bieden uitbreidingsgewrichten een betrouwbare werking, uitstekende prestaties en een compacte structuur.Ze worden veel gebruikt in verschillende industrieën.Het U-vormige uitbreidingsgewricht is het meest gebruikte vaartuig uitbreidingsgewricht, gevolgd door Ω-vormige en C-vormige gewrichten.Pipeline-uitbreidingsverbindingen worden geclassificeerd op basis van structurele compensatie, zoals universele, drukgebalanceerde, scharnierende en gimbal uitbreidingsverbindingen.
| Hoofdstuk |
Classificatie |
Beschrijving |
|
Metalen uitbreidingsgewricht
|
Ellebogenverruimingsgewricht
|
Spanningsbuigingen, waarbij buizen in een U-vorm of andere configuraties gevormd zijn,functie als een soort uitbreidingsgewricht dat de elastische vervormingseigenschappen van de vorm benut om dimensionale veranderingen te compenserenDe voordelen liggen in hun uitstekende sterkte, lange levensduur en de mogelijkheid om ter plaatse te worden geproduceerd.en hebben een hogere wrijvingsweerstandOndanks deze nadelen worden spanningsbuigingen veel gebruikt in verschillende stoomleidingen en lange pijpleidingen.
|
|
Bellows expansiegewricht
|
Een uitbreidingsgewricht van een blaas, vervaardigd uit metalen blaas, biedt zowel axiale uitbreiding als samentrekking langs de pijpleiding, evenals beperkte buigmogelijkheden.Om te voorkomen dat de toegestane compensatiegrens wordt overschredenIn het geval van de elektrische pijpleidingen worden aan beide uiteinden beschermende staven of ringen gemonteerd, terwijl aan de uiteinden van de aangesloten pijpleidingen leidingssteunen worden aangebracht.hoek- en zijdelingse uitbreidingsverbindingen zijn beschikbaar om rotatie- en zijdelingse vervormingen in leidingen te compenseren.
De voordelen van deze uitbreidingsverbindingen zijn onder meer ruimte-efficiëntie, materiaalbesparing, gemak van standaardisatie en massaproductie.een relatief kortere levensduur is een nadeelIn het algemeen worden blaasbalgverbindingen gebruikt in korte leidingen met lage temperaturen en druk.de toepassingsruimte van dit type uitbreidingsgewricht wordt steeds brederOp dit moment kunnen blaasbalgverbindingen worden gebruikt in pijpleidingen met een maximale druk van 6,0 MPa.
|
|
Slip-type uitbreidingsgewricht
|
De slip-type uitbreidingsverbinding is een veelzijdig apparaat dat gebruikmaakt van binnen- en buitenste mouwen die in staat zijn relatieve axiale beweging te compenseren voor thermische uitbreiding en axiale rotatie in leidingen.De ruimte tussen de mouwen is verzegeld met vulling doos, zodat beide uiteinden van de leidingen zich tijdens de werking op dezelfde as bewegen.
De belangrijkste onderdelen van dit uitbreidingsgewricht zijn onder meer schalen (kernbuizen), schalen en afdichtingsmaterialen.het aanbieden van een klein volume met een groot compenseringsbedragDe binnenste behuizing glijdt tegen de buitenste behuizing om de thermische uitbreiding te compenseren, met behoud van een dynamische verzegeling met een hoge prestatie.
De afdichting tussen de schelp en de binnenste behuizing bestaat uit een nieuw synthetisch materiaal dat bestand is tegen hoge temperaturen, corrosie en veroudering.Dit materiaal heeft een temperatuur van -40 tot 150 graden Celsius.Dit zorgt niet alleen voor een asglijdend vermogen, maar voorkomt ook dat het medium in de buis lekt.
Over het algemeen biedt de uitbreidingsverbinding van het sliptype een betrouwbare en efficiënte oplossing voor het compenseren van de thermische uitbreiding en axiale rotatie in leidingen,het behoud van een veilig zegel en het verlengen van de levensduur van het systeem.
|
|
niet-metalen expansiegewricht
|
Rubberen uitbreidingsgewricht
|
Het is samengesteld uit rubber en rubbervezelcompositmateriaal, stalen flenzen, mouwen en isolatiemateriaal en wordt voornamelijk gebruikt voor flexibele verbindingen tussen verschillende ventilatoren en leidingen.De functies zijn onder meer schokdemping.Het is een ideaal accessoire voor schokdemping, geluidsreductie,rook en stof verwijderen op het gebied van milieubescherming.
|
|
Geweefde expansiegewricht
|
De stofverlengingsplaat is voornamelijk gemaakt van vezelstof, rubber en andere hoogtemperatuurbestendige materialen.Stofverlengingsgewrichten kunnen de axiale, zij- en hoekige producten, met kenmerken als geen stuwkracht, vereenvoudigde steunontwerp, corrosiebestendigheid, hoge temperatuurbestendigheid, geluidsreductie, trillingsreductie, enz.Het is met name geschikt voor hete blaaspijpen en rook- en stofleidingen van elektriciteitscentralesDe vezelstof van de niet-metalen compensator en het isolatie katoen zelf hebben de functie van geluidsabsorptie en trillingsisolatie.Daarom kunnen ze effectief het geluid en de trillingen van de ketel verminderenEenvoudige structuur, licht gewicht en eenvoudig onderhoud.
|
Super austenitisch roestvrij staal:254SMO,904L,AL6XN
Duplex roestvrij staal:2205 Dubbelfasestaal(S31803)
Staal van legering op basis van nikkel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Hastelloy legering C-276/C-22/X,MONEL400/K500
Zuiver nikkel:N4,N6 ((Ni200,Ni201)
Titaniumplaat voor het stempelen:GR1,GR2,TA1,TA2
Austenitisch roestvrij staal:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2Niet-metalen expansieverbindingen
- Niet-metalen compensatoren/uitbreidingsgewrichten
Niet-metalen compensatoren kunnen in de volgende soorten worden onderverdeeld: rechte cilindrische niet-metalen expansieverbindingen, samengestelde niet-metalen expansieverbindingen, hoekige niet-metalen expansieverbindingen,met een vermogen van niet meer dan 10 W.

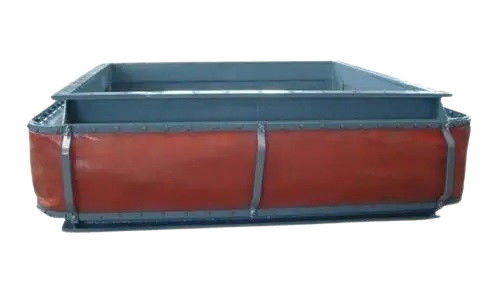

Rechthoekige niet-metalen compensatoren worden voornamelijk gebruikt in rookleidingen van elektriciteitscentrales om thermische verplaatsing en/of schokabsorptie te absorberen.De verbindingsvormen voor rechthoekige niet-metaalcompensatoren omvatten flenstering en spuitstukverbinding.
- De volgende zes structurele typen niet-metalen compensatoren (niet-metalen uitbreidingsverbindingen) zijn gebruikelijk:
- Technische parameters van niet-metalen compensatoren (niet-metalen uitbreidingsverbindingen):
|
De lengte van het compenserende segment ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume van de compensatie ((nm)
|
Asverschuiving (x/m)
|
-30 |
- 50 |
- 75 |
- 85 |
-105 |
- 125 |
- 130 |
- 140 |
-165 |
- 175 |
- 195 |
-205 |
-225 |
- 240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+ 70 |
+74 |
+80 |
|
Zijdelingse verplaatsing (y/m)
|
± 10 |
±15 |
± 25 |
± 30 |
± 45 |
±50 |
±60 |
± 68 |
± 7o |
±73 |
±75 |
± 80 |
± 85 |
± 90 |
|
Werktemperatuur (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Werkdruk P ((Kpa)
|
±10~±300, indien de gebruiker dit vereist, de druk buiten het bereik, kan afzonderlijk worden ontworpen.
|
|
Stroompercentage
|
a·b |
v=8 ¢15 |
| c ̊d |
v=8 ¢20 |
- Toepassingsbereikniet-metalen compensatoren (niet-metalen uitbreidingsverbindingen):
Uitlaatkanaal van een gasturbine
Ontzwavelingssysteem
Rookleidingen en uitlaatsystemen van verschillende industrieën
Koolketels, met circulerende zwavelbedketels
Rookleidingen van boilers voor afvalwarmte
3Ronde niet-metalen compensator-/uitbreidingsverbinding
Circulaire niet-metalen compensator-/uitbreidingsverbinding heeft de volgende belangrijkste kenmerken:
Compensatie voor thermische uitbreiding: Het kan in meerdere richtingen compenseren, waardoor metaalcompensatoren die alleen compensatie op één as kunnen bieden, sterk worden overtroffen.
Vergoeding voorMontagefout: Door onvermijdelijke systeemfouten tijdens pijpleidingen kunnen vezelcompensatorenVerkeerde afstemming.
Ruisreductie enVibratieIsolatie: vezelstof en isolatie katoen hebben inherent geluidsabsorptie- en trillingsisolatiefuncties, waardoor geluid en trillingen in systemen zoals ketels en ventilatoren effectief worden verminderd.
Geen omgekeerde stuwkracht: aangezien het hoofdmateriaal vezelstof is, is er geen overdracht van kracht.en bespaart massa materiaal en arbeid.
Uitstekende weerstand tegen hoge temperaturen en corrosie: de geselecteerde fluorplastieken en siliconen hebben een uitstekende weerstand tegen hoge temperaturen en corrosie.
Goede afdichtingsprestaties: met een relatief compleet productie- en assemblage-systeem zorgen vezelcompensatoren ervoor dat er geen lekken zijn.
Lichte, eenvoudige structuur, gemakkelijke installatie en onderhoud.
Lagere prijs in vergelijking met metaalcompensatoren, betere kwaliteit dan geïmporteerde producten: de prijs bedraagt 1/2 tot 1/5 van de geïmporteerde producten, met goede dempende effecten.
Goede afdichting: maakt gebruik van grote flenzen zonder pakkingen, waardoor de kosten worden verlaagd en de directe installatie wordt gewaarborgd.
Lange levensduur.
