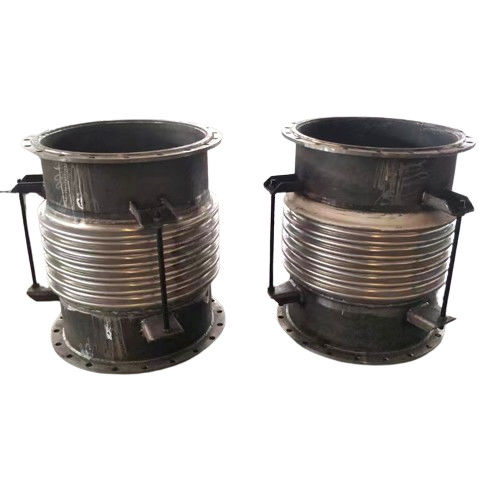

Drukgebalanceerde beugels Uitbreidingsverbindingen DN100 - DN3000 mm

Drukbalans Bellows Uitbreidingsgewrichten

1- Ellebodedruk, evenwichtig.

De drukbalans van de ellebogenbalans bestaat uit twee delen:voorste deel ((kanaal-einde) waarin twee werkblaasjes zitten die de zijdelingse verplaatsing van het gebogen buisgedeelte kunnen absorberen;achterste sectie ((balans eind): Er is één balansblaas.

Dit type uitbreidingsgewricht wordt meestal gebruikt in pompen, compressoren, stoomturbines en andere lastgevoelige leidingsystemen.en beschermt de apparatuur voor een stabiele werkingHet wordt vaak geïnstalleerd bij richtingswijzigingen van de pijpleiding (zoals L-vormige,Z-vormige leidingen) of in ruimtelijke leidingen die zijn aangesloten op apparatuur om axiale en laterale verplaatsingen te compenseren zonder interne drukstoot op het leidingsysteem te veroorzakenHet wordt hoofdzakelijk gebruikt om axiale en laterale gecombineerde verplaatsingen te absorberen en de drukstoot van blazen te balanceren, geschikt voor toepassingen waarbij een significante stuwkracht niet is toegestaan.

• Ontwerpdruk: 0,1 - 0,25 MPa
• Ontwerptemperatuur: -25 - 450°C
• Type aansluiting: flens/las
• Nominale diameter: DN100 - DN3000 mm (aanpasbaar aan elke maat)
• Voor de toepassing van deze richtlijn wordt de in punt 1 van dit artikel bedoelde vergunning verleend.

2In-line druk van de pijpleiding evenwichtig uitbreidingsgewricht

De in-line drukgebalanceerde uitbreidingsverbinding bestaat uit een werkblaas of twee werkblaasjes, een uitgebalanceerde blaas, werkbanden en andere structurele onderdelen die door middel van een tussenpijp zijn verbonden..Dit type expansieverbinding wordt hoofdzakelijk gebruikt om axiale en laterale gecombineerde verplaatsing te absorberen en de drukstoot van blazen in evenwicht te brengen.waarbij de drukstoot wordt gedragen door de structurele onderdelen van de blaas zelf, en de vaste steun van de pijpleiding houdt alleen rekening met de elastische kracht van de blaasblaas en de wrijvingsweerstand van de pijpleiding.

• Ontwerpdruk: 0,1 - 2,5 MPa
• Ontwerptemperatuur: -25 - 450°C
• Type aansluiting: flens/las
• Nominale diameter: DN100 - DN3000 mm (aanpasbaar aan elke maat)
• Voor de toepassing van deze richtlijn wordt de in punt 1 van dit artikel bedoelde vergunning verleend.
