Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
Productgegevens
Plaats van herkomst: China
Merknaam: HNEENERGY
Certificering: ASME, ANSI, DIN, JIS,ISO etc.
Modelnummer: M Uitbreidingsgewricht
Betaling en verzendvoorwaarden
Min. bestelaantal: 1
Verpakking Details: houten kast of pallet of volgens de eisen van de klant
Levertijd: 7-30 dagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram
Levering vermogen: 30000 Stukken per Maand
Op maat gemaakte ondersteuning: |
OEM, ODM |
Verbinding: |
Flanke |
Materiaal: |
Roestvrij staal |
Grootte: |
DN100~DN3000mm [Aangepast aan elke maat] |
Op maat gemaakte ondersteuning: |
OEM, ODM |
Verbinding: |
Flanke |
Materiaal: |
Roestvrij staal |
Grootte: |
DN100~DN3000mm [Aangepast aan elke maat] |

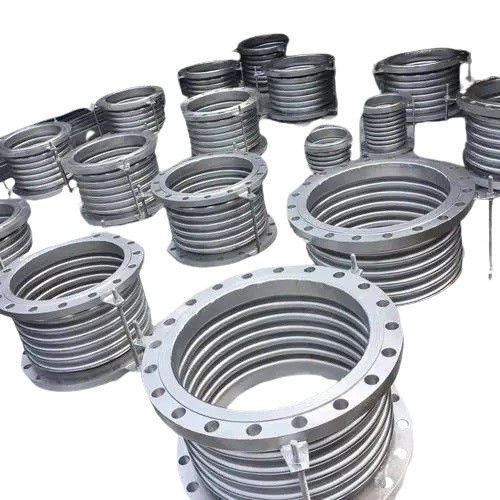

1. Uitbreidingsverbindingen (compensatoren)
Inleiding tot uitbreidingsgewrichten (compensatoren)
Uitbreidingsverbindingen, ook wel compensatoren genoemd, zijn flexibele structuren met als primair werkende element elastische blaasbalsen.en aanvullende toebehorenDeze verbindingen, die op scheepsschelpen of pijpleidingen worden gemonteerd, compenseren de extra spanningen die worden veroorzaakt door temperatuurschommelingen en mechanische trillingen.Door gebruik te maken van de uitbreiding en samentrekking van de blaasblaas, passen ze zich aan aan dimensionale veranderingen in pijpleidingen, leidingen en vaten als gevolg van thermische uitbreiding en samentrekking.Hun toepassingen strekken zich uit tot geluids- en trillingsreductie, evenals verwarmingssystemen.
Om vervorming of beschadiging van verwarmingsleidingen als gevolg van thermische uitbreiding of temperatuurstress te beperken, worden compensatoren geïnstalleerd om deze uitbreidingen te balanceren.het verminderen van de spanning op de pijpleidingswanden en het minimaliseren van krachten die op kleppen of ondersteunende structuren werken.
Door hun betrouwbare werking, uitstekende prestaties en compacte vormgeving worden uitbreidingsgewrichten veel gebruikt in industrieën als chemische techniek, metallurgie en kernenergie.Onder de verschillende vormen van vloeistofvergroting, het U-vormige ontwerp overheerst, gevolgd door Ω-vormige en C-vormige verbindingen.met scharnieren, en gimbal uitbreidingsverbindingen.
| Hoofdstuk | Classificatie | Beschrijving |
|
Metalen uitbreidingsgewricht |
Ellebogen Expansion Joint |
De buiging van de pijp in een U-vormige of andere vorm, ook bekend als spanningsbuigingen, is een soort uitbreidingsgewricht dat gebruik maakt van de elastische vervormingscapaciteit van de vorm om te compenseren.De voordelen zijn goede kracht., lange levensduur en productie ter plaatse. De nadelen zijn ruimteverbruik, hoog staalverbruik en hoge wrijvingsweerstand.Dit type uitbreidingsgewricht wordt veel gebruikt in verschillende stoomleidingen en lange leidingen. |
|
Bellows expansiegewricht
|
De uitbreidingsverbindingen van de bellows, vervaardigd van metalen bellows, bieden axiale uitbreiding en samentrekking samen met een lichte buigcapaciteit.Terwijl gidsondersteuningen de stabiliteit waarborgenDe voor- en nadelen zijn onder meer ruimte- en materiële efficiëntie, standaardisatiegemak en massaproductie.Ze hebben een beperkte levensduur.. Typisch geschikt voor korte, lage temperatuur, lage druk leidingen, de vooruitgang in de productietechnologie verruimen hun toepassingen.. |
|
|
Slip-type uitbreidingsgewricht |
Het uitbreidingsgewricht van het glij-type is voorzien van binnen- en buitenhulzen die een axiale beweging mogelijk maken en is afgesloten met een vuldoos.en afdichtingsmaterialenGebruikt om de aswijdte en rotatie in pijpleidingen in elke hoek te compenseren, is het compact maar biedt een aanzienlijke compensatie, geschikt voor warm water, stoom en vet media.Het compenseert de thermische uitbreiding door het schuiven van de mouw tegen de buitenkantMet synthetische materialen is het bestand tegen hoge temperaturen, corrosie en veroudering, met een temperatuurbereik van -40 tot 150 graden Celsius.met een temperatuur van niet meer dan 350 °C in bijzondere gevallenHet zorgt voor axiale schuiving en voorkomt mediumlekkages, het is een veelzijdige oplossing voor leidingsystemen. |
|
|
niet-metalen expansiegewricht |
Rubberen uitbreidingsgewricht |
Het is samengesteld uit rubber en rubbervezelcompositmateriaal, stalen flenzen, mouwen en isolatiemateriaal en wordt voornamelijk gebruikt voor flexibele verbindingen tussen verschillende ventilatoren en leidingen.De functies zijn onder meer schokdemping.Het is een ideaal accessoire voor schokdemping, geluidsreductie,rook en stof verwijderen op het gebied van milieubescherming. |
|
Geweefde expansiegewricht |
De stofverlengingsplaat is voornamelijk gemaakt van vezelstof, rubber en andere hoogtemperatuurbestendige materialen.Stofverlengingsgewrichten kunnen de axiale, zij- en hoekige producten, met kenmerken als geen stuwkracht, vereenvoudigde steunontwerp, corrosiebestendigheid, hoge temperatuurbestendigheid, geluidsreductie, trillingsreductie, enz.Het is met name geschikt voor hete blaaspijpen en rook- en stofleidingen van elektriciteitscentralesDe vezelstof van de niet-metalen compensator en het isolatie katoen zelf hebben de functie van geluidsabsorptie en trillingsisolatie.Daarom kunnen ze effectief het geluid en de trillingen van de ketel verminderenEenvoudige structuur, licht gewicht en eenvoudig onderhoud. |
Er is een breed scala aan hoogwaardige legeringen en metalen beschikbaar voor verschillende industriële toepassingen.
Super-austenitisch roestvrij staal: 254SMO, 904L en AL6XN bieden uitzonderlijke corrosiebestendigheid in extreme omgevingen.
Duplex roestvrij staal: 2205 Dubbelfasestaal (S31803) combineert de eigenschappen van austenitisch en ferritisch roestvrij staal, wat resulteert in een hoge sterkte en corrosiebestendigheid.
Staal van legering op basis van nikkel: Een grote verscheidenheid aan INCOLOY- en INCONEL-legeringen, waaronder 800/800H/800HT/840/825 en 600/601/690/625/X-750, bieden hoge temperatuurbestendigheid en uitstekende corrosiebestendigheid.
Hastelloy-legering: C-276, C-22 en X-versies bieden een superieure corrosiebestendigheid in chemische verwerkingsomgevingen.
Zuiver nikkel: N4 en N6 (Ni200, Ni201) zijn zuivere nikkelsoorten die worden gebruikt voor toepassingen die een hoge elektrische geleidbaarheid en corrosiebestendigheid vereisen.
Titaniumplaat voor het stempelen: GR1, GR2, TA1 en TA2 titaniumplaten zijn lichtgewicht en toch sterk, geschikt voor stempelen en andere toepassingen die corrosiebestendigheid en duurzaamheid vereisen.
Austenitisch roestvrij staal: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, en SUS316Ti zijn veelgebruikte roestvrij staalsoorten met een goede corrosiebestendigheid en vormbaarheid.
2. Metalen expansieverbindingen (compensatoren)
