Flexible Bridge Metal Expansion joints (Flexible Bridge Metal Expansion joints) - verbindingen voor de uitbreiding van een brug
, Metalen expansieverbindingen SS304
, Metalen uitbreidingsgewricht
Vergrotingspannen (compensatoren)
Uitbreidingsverbindingen: veelzijdige compensatoren voor pijpleidingen en schepen
Uitbreidingsgewrichten, ook wel compensatoren genoemd, zijn essentiële onderdelen in verschillende industriële toepassingen.als het belangrijkste werkorgaan dientSamen met connectoren, steunstukken, flenzen, leidingen en andere toebehoren zijn deze verbindingen flexibele structuren die zijn ontworpen om te worden geïnstalleerd op schelpen of pijpleidingen.
Functionaliteit en toepassingen
Uitbreidingsgewrichten zijn essentieel voor het compenseren van extra spanningen veroorzaakt door temperatuurverschillen en mechanische trillingen.ze verlichten dimensionale veranderingen in leidingenHet is de eerste methode om de verplaatsing van de splijtstof in de lucht te vergemakkelijken.uitbreidingsgewrichten worden ook gebruikt in geluids- en trillingsreductiesystemen en verwarmingssystemen.
In verwarmingsleidingen spelen compensatoren een essentiële rol bij het voorkomen van vervorming of schade als gevolg van thermische uitbreiding of temperatuurstress.Ze compenseren de thermische uitbreiding., waardoor de spanning op de pijpleidingswanden wordt verminderd en de krachten op de kleppen of dragerconstructies tot een minimum worden beperkt.
Voordelen en toepassingen
Als elastische compenserende onderdelen die zich vrij kunnen uitbreiden en samentrekken, bieden uitbreidingsgewrichten talrijke voordelen: ze zijn betrouwbaar, werken goed en hebben een compacte structuur.Vanwege deze eigenschappen, worden ze veel gebruikt in industrieën zoals chemische techniek, metallurgie en kernenergie.
Soorten en vormen
Uitbreidingsgewrichten zijn er in verschillende vormen voor vaten, waarbij het U-vormige gewricht de meest populaire keuze is op basis van de blaasvorm.Wat pijpleidingen betreft:, worden uitbreidingsgewrichten ingedeeld op basis van de structurele compensatie.en gimbal-uitbreidingsgewrichtElk type is afgestemd op de specifieke behoeften en eisen van verschillende industriële toepassingen.
| Hoofdstuk |
Classificatie |
Beschrijving |
| Metalen uitbreidingsgewricht |
Ellebogen Expansion Joint |
Gebogen buizen, zoals U-vormige spanningsbuigen, dienen als uitbreidingsgewrichten die hun elastische vervorming benutten om te compenseren.ze nemen een aanzienlijke ruimte in beslagHet gebruik van deze systemen is echter beperkt, omdat zij een hoge vraag naar staalvolumes hebben en aanzienlijke wrijving ondervinden.
|
|

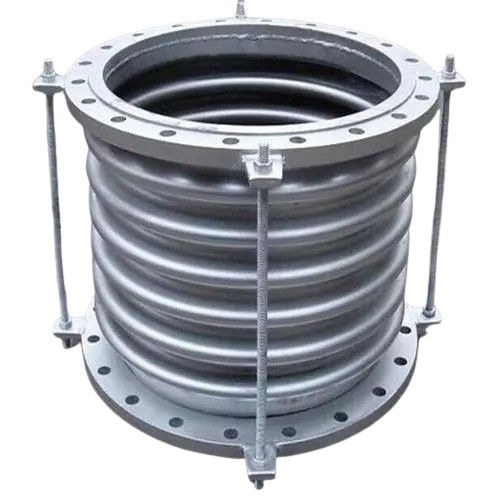

Bellows expansiegewricht
|
Een blaasbuis is een uitbreidingsgewricht gemaakt van metalen blaasbuizen. Het kan zich uitbreiden en samentrekken langs de axiale richting van de pijplijn, en maakt ook een kleine hoeveelheid buiging mogelijk.Om te voorkomen dat het toegestane compenseringsbedrag wordt overschreden, aan beide uiteinden van de blaas worden beschermende staven of ringen geïnstalleerd en aan beide uiteinden van de aangesloten pijpleidingen geleidingsondersteuningen.die kan worden gebruikt om rotatie- en zijdelingse vervormingen van leidingen te compenserenDe voordelen van deze uitbreidingsverbindingen zijn ruimtebesparing, materiaalbesparing, gemakkelijke standaardisatie en massaproductie, maar het nadeel is de relatief korte levensduur.Bellows uitbreidingsgewrichten worden over het algemeen gebruikt in korte leidingen met lage temperatuur en drukMet de verbetering van de productietechnologie van blaasblazen breidt het toepassingsgebied van dit soort expansieverbindingen zich uit.de uitbreidingsverbindingen van de blaas kunnen worden gebruikt in leidingsystemen met een maximale druk van 60,0 MPa. |
| Slip-type uitbreidingsgewricht |
Het slip-type uitbreidingsgewricht bestaat uit een binnenste en een buitenste behuizing die in staat is relatieve asbeweging te verrichten.Beide uiteinden van de leidingen op dezelfde as bewegenHet product bestaat hoofdzakelijk uit schalen (kernbuizen), schalen, afdichtingsmaterialen, enz. Het wordt gebruikt om de axiale uitbreiding en axiale rotatie door willekeurige hoek van pijpleidingen te compenseren.Het heeft de kenmerken van een klein volume en een groot compenseringsbedrag.Door de hoes tegen de buitenkant te schuiven, kan het de thermische uitbreiding compenseren.De inwendige behuizing van het uitbreidingsgewricht van het sliptype is verbonden met de pijpleiding en hanteert het principe en de structuur van een dynamisch afdichtingsapparaat met hoge prestatiesHet kan vrij glijden in de omhulsel met de uitbreiding en samentrekking van de pijpleiding en kan voldoen aan de afdichtingseisen van elke pijpleiding.Een soort afdichting met nieuw synthetisch materiaal wordt gebruikt tussen de schelp en de binnenste hoes, bestand tegen hoge temperaturen, corrosiebestendig en verouderingsbestendig, met een toepasselijk temperatuurbereik van -40 tot 150 graden Celsius,en tot 350 graden Celsius onder bijzondere omstandighedenHet kan niet alleen de axiale schuiving verzekeren, maar ook het lekken van het medium in de pijp voorkomen. |
| niet-metalen expansiegewricht |
Rubberen uitbreidingsgewricht |
Het is samengesteld uit rubber en rubbervezelcompositmateriaal, stalen flenzen, mouwen en isolatiemateriaal en wordt voornamelijk gebruikt voor flexibele verbindingen tussen verschillende ventilatoren en leidingen.De functies zijn onder meer schokdemping.Het is een ideaal accessoire voor schokdemping, geluidsreductie,rook en stof verwijderen op het gebied van milieubescherming. |
| Geweefde expansiegewricht |
Stofverlengingsgewrichten, voornamelijk samengesteld uit vezelstof en hoogtemperatuurbestendige materialen zoals rubber, bieden een veelzijdige compensatie voor trillingen en vervorming van ventilator en kanaal.Ze hanteren vakkundig axialeOpmerkelijke kenmerken zijn onder meer corrosiebestendigheid, weerstand tegen hoge temperaturen, geluidsreductie,en trillingsdempingDeze niet-metaalcompensatoren zijn ideaal voor warmblaas- en rook- en stofleidingen van elektriciteitscentrales en beschikken over inherente geluidsabsorptie- en trillingsisolatie eigenschappen.effectief geluid en trillingen van ketels minimaliserenMet een eenvoudige structuur, lichte bouw en eenvoudig onderhoud zorgen ze voor een eenvoudige werking. |
Super austenitisch roestvrij staal:254SMO,904L,AL6XN
Duplex roestvrij staal:2205 Dubbelfasestaal(S31803)
Staal van legering op basis van nikkel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Hastelloy legering C-276/C-22/X,MONEL400/K500
Zuiver nikkel:N4,N6 ((Ni200,Ni201)
Titaniumplaat voor het stempelen:GR1,GR2,TA1,TA2
Austenitisch roestvrij staal:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
